ボックスリフト（小荷物専用昇降機・ダムウェーター）
ボックス単位で製作し、無駄な機能を省き、シンプルな構造で、設置及び搬入スペースが確保できれば、短納期で設置できる小荷物専用昇降機です。
目次
こんな荷物を運ぶのが得意です
お料理
飲み物
おぼん・トレイダムウェーター（小荷物専用昇降機）の製品イメージ

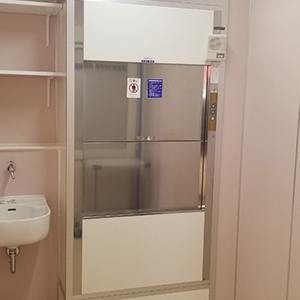

スチール製は白を基調とした清潔感のある外装です。扉を開けて、商品を出入れします。扉上部のボタンを押すと、リフトが昇降します。ダムウェーターの使用イメージ
ボタンを押して、自分のいる階にカゴを呼びます。
扉をあけて荷物を載せます。はみ出していないか確認し、扉を閉めます。

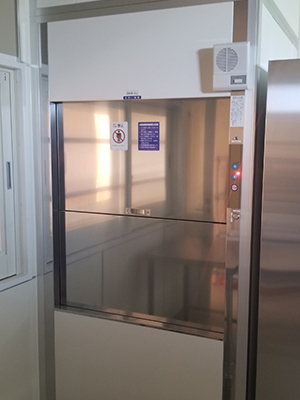

送りたい階のボタンを押し、荷物を昇降させます。ダムウェーター（小荷物専用昇降機）の特長
その1：昇降路に高級化粧板を使用、広く自動販売機等にも用いられ、美しさ耐久性は証明済み。
その2：塗装仕上げと異なり湿気に強い化粧鋼板です。
その3：各フレーム、レール全て高強度アルミ合金「特殊断面形状」
その4：設置面積、場所をとらないコンパクト設計の600mm～900mm。
その5：合理的な設計になっているため、据付工事はおよそ1日で完了できます。
安心・安全の標準機能

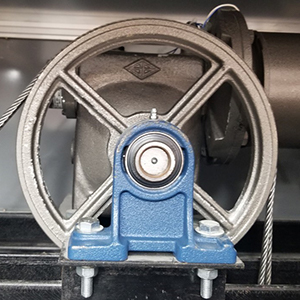

巻上機：回転部分には、すべてボールベアリングを使用するなど耐久性に考慮。また、着床誤差が少なく音と振動のない静かな巻上機です。（写真1）

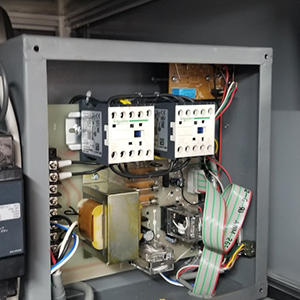

制御盤：コントロール部分はマイコン制御により、コンパクトにまとめられ鋼板製のボックスに収めれており、信頼性の高い制御ユニットです。（写真2）
インバータ制御方式：積載荷重の量に影響を受けることなく停止位置が一定です。（±3mm）起動時の過電流がなくなり省エネルギー化が図れます。

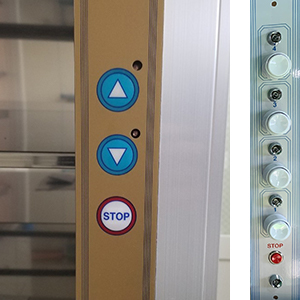

操作盤：扱いやすいシートパネル型です。
各階に押しボタンを設けています。目的階のボタンを押すだけで自動的に、かごはその階に止まり自由に運転できます。（写真3）
ダムウェーター（小荷物専用昇降機）の製品詳細
ダムウェーターの費用・価格
本体価格89万円～。別途、工事費用がかかります。詳しくはお問い合わせ下さい。

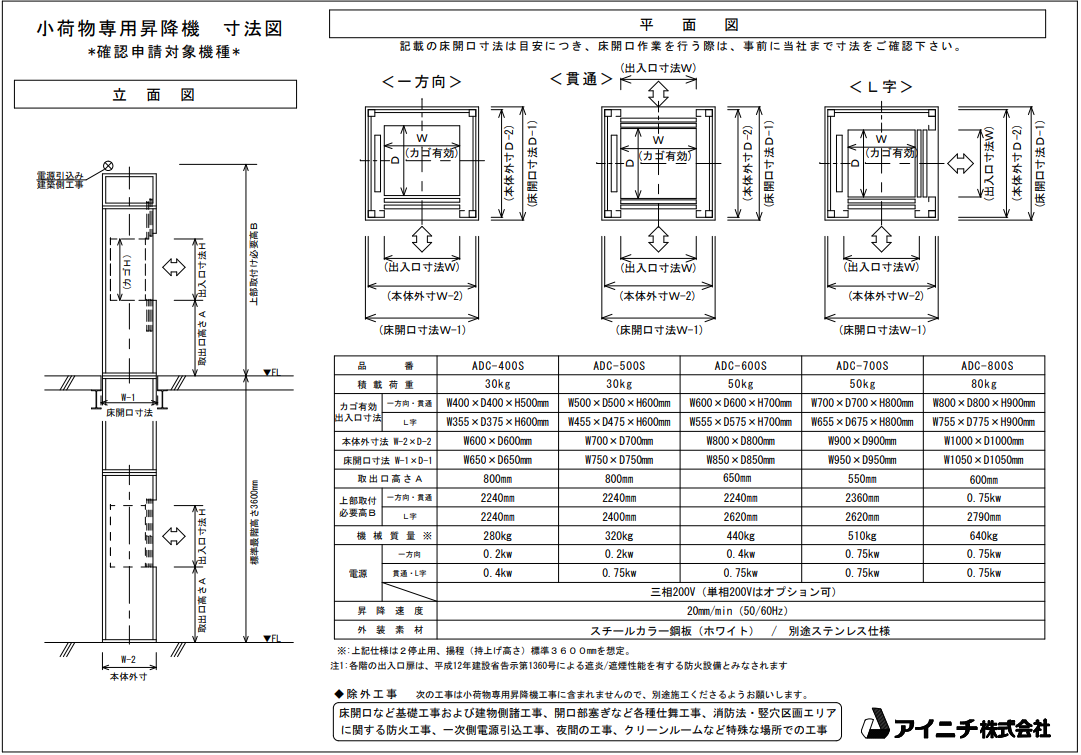

平面図・正面図
ダムウェーターの寸法・サイズ表
| 品番 | ADC-400S | ADC-500S | ADC-600S | ADC-700S | ADC-800S | |
|---|---|---|---|---|---|---|
| 積載 | 30kg | 30kg | 50kg | 50kg | 80kg | |
| カゴ有効 (mm) |
一方向 貫通型 |
W400 × D400 × H500 |
W500 × D500 × H600 |
W600 × D600 × H700 |
W700 × D700 × H800 |
W800 × D800 × H900 |
| L字型 | W355 × D375 × H600 |
W455 × D475 × H600 |
W555 × D575 × H700 |
W655 × D675 × H800 |
W755 × D775 × H900 |
|
| 本体外寸(mm) | W600 × D600 |
W700 × D700 |
W800 × D800 |
W900 × D900 |
W1000 × D1000 |
|
| 床～扉までの高さ | 800mm | 800mm | 650mm | 550mm | 600mm | |
| 上部取付 必要高 |
一方向 貫通型 |
2240mm | 2240mm | 2240mm | 2360mm | 0.75kw |
| L字型 | 2240mm | 2400mm | 2620mm | 2620mm | 2790mm | |
| 機械質量 | 280kg | 320kg | 440kg | 510kg | 640kg | |
| 電源 | 一方向型 | 0.2kw | 0.2kw | 0.4kw | 0.75kw | 0.75kw |
| 貫通 L字型 |
0.4kw | 0.75kw | 0.75kw | 0.75kw | 0.75kw | |
| 三相200V（単相200Vはオプション可） | ||||||
| 昇降速度 | 20mm/min（50/60Hz） | |||||
| 本体素材・カラー | スチールカラー鋼板（ホワイト） / 別途ステンレス仕様 | |||||
当社のダムウェーター（小荷物専用昇降機）は、オーバーヘッド（最上階の床から天井の高さ）が2300mm以上あれば設置可能です。
外扉と内扉
扉には外扉と内扉があり、両方を閉めることで、荷物を昇降させられます。これにより、誤作動や荷崩れ防止など、安全面を強化させています。

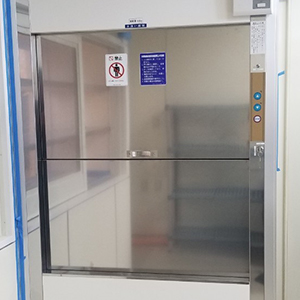

外扉と内扉が閉まっている状態

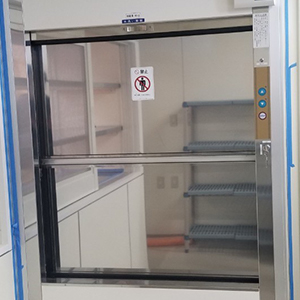

内扉が閉まっている状態外扉ロック装置と扉感知装置
外扉ロック装置は、カゴが到着していない時にドアをロックします。
扉が開いている時に、操作スイッチを押しても、扉感知装置によりカゴを動かなくさせます。注意事項
除外工事
●床開口などの基礎工事および建築側諸工事
●一次側電源引込工事
●開口部塞ぎなど各種仕舞工事
●夜間の工事
●消防法・竪穴区画エリアに関する防火工事
●クリーンルームなど特殊な場所での工事
